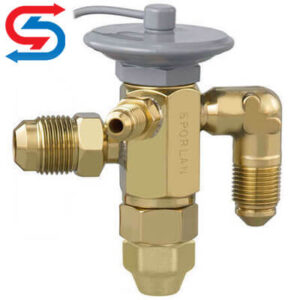

شیر انبساط چیست؟
شیر انبساط یا اکسپنشن ولو یک شیر تنظیم کننده است که در مسیر سیکل تبرید بعد از کندانسور و قبل از اواپراتور نصب می‌شود. وظیفه ی شیر انبساط دو فازی کردن مبرد قبل از ورود به اواپراتور از طریق می پاش کردن آن است. سپس مبرد مایع در اواپراتور تبخیر می‌شود. شیر انبساط در 5 نوع الکترونیکی، اتوماتیک، ترموستاتیک، لوله مویین و شیر شناور در بازار موجود است.
- شیر انبساط الکترونیکی؛ این شیر دارای یک استپ موتور به همراه یک سنسور حرارتی است که سیگنال حرارتی متناسب را از سنسور به موتور می‌فرستد. این شیر از دقت عمل بالا و مصرف انرژی کم برخوردار است.
- شیر انبساط ترموستاتیک؛ این شیرها با کنترل جریان مبرد مایع آن را به داخل کویل اواپراتور می‌فرستد. در واقع جریان با فشار اواپراتور کنترل می‌شود.
- شیر انبساط اتوماتیک؛ این شیرها جریان مبرد را با استفاده از یک دیافراگم تحت فشار، از کندانسور به اواپراتور انتقال می‌دهد. همچنین یک فشار ثابت را در اواپراتور حفظ می‌کنند. اگرچه این نوع شیر از دقت عمل بالایی برخوردار است اما برای استفاده در تهویه مطبوع مناسب نیست چرا که در طول کار نوسان زیادی تولید می‌کند.
- لوله مویین؛ یک لوله با قطر داخلی کوچک است که بخشی از آن به صورت پیچشی است و به خط مکش متصل می‌شود. این نوع شیر انبساط طول عمر بیشتری داشته و ارزان قیمت تر از سایر شیرهای انبساط است. همچنین بیشترین کاربرد را در یخچال های خانگی دارد.
- شیر شناور؛ این شیر دارای یک قطعه ی شناور در مایع مبرد است که به کمک آن علاوه بر کنترل سطح مایع، میزان دبی ورودی اواپراتور را کنترل می‌کند. در سیستم های تبرید از این شیرها استفاده می‌شود.
شیر انبساط در سردخانه ها
شیر انبساط مناسب و متداول برای استفاده در یخچال ها، سردخانه ها و سیستم های تبرید، شیر انبساط ترموستاتیک است. این شیر در 3 نوع با سوزن ثابت، با سوزن تعویضی و شیر ترموستاتیک تزریقی وجود دارد. همانطور که گفته شد اساس کار این شیرها فشار اواپراتور و حرارت مبرد سوپرهیت خروجی از آن است. به این ترتیب که شیر انبساط با کنترل فشار سوپرهیت خروجی از اواپراتور، میزان دبی جرمی مبرد ورودی به اواپراتور را به نسبت شدت تبخیر آن تنظیم می‌کند. در صورت کاهش مقدار مایع مبرد، شیر انبساط باز می‌شود.
تفاوت عمده ی شیر انبساط ترموستاتیکی با الکتریکی در این است که شیر انبساط ترموستاتیکی مانع برگشت جریان مبرد به کمپرسور می‌شود. در نتیجه برای حفاظت از کمپرسور گزینه ی خوبی محسوب می‌شود. از دیگر مزایای این شیر می‌توان به ارزان بودن و عمر زیاد آن اشاره کرد. یکی از برندهای معروف سازنده ی شیر انبساط ترموستاتیک، شرکت دانفوس است که شرکت برادران حامی دوست از این برند در سازه های خود بهره می‌برد.
شیر انبساط ترموستاتیک دانفوس با سوزن ثابت و سوزن تعویضی کارکرد تقریبا مشابهی دارند. به این ترتیب که وظیفه ی هر دو کنترل سوپرهیت بودن مبرد و بر اساس آن پاشش مبرد به اواپراتور است. البته این دو مدل شیر در ظرفیت خود با یکدیگر تفاوت دارند. شیر با سوزن ثابت در بازه ظرفیتی 0.5 تا 245 کیلووات و شیر با سوزن تعویضی 0.5 تا 1890 کیلووات است. شیر انبساط ترموستاتیک تزریقی برای کاهش دمای گاز سوپرهیت، پاشش مایع به اینترکولر و همچنین به درون خط مکش برای کاهش دمای تخلیه کاربرد دارد.
برای کسب اطلاعات بیشتر با گروه صنعتی برادران حامی دوست تماس حاصل نمایید.
